Pedal Auxiliar Eventide Pedals

Recuerdo del primer mensaje :

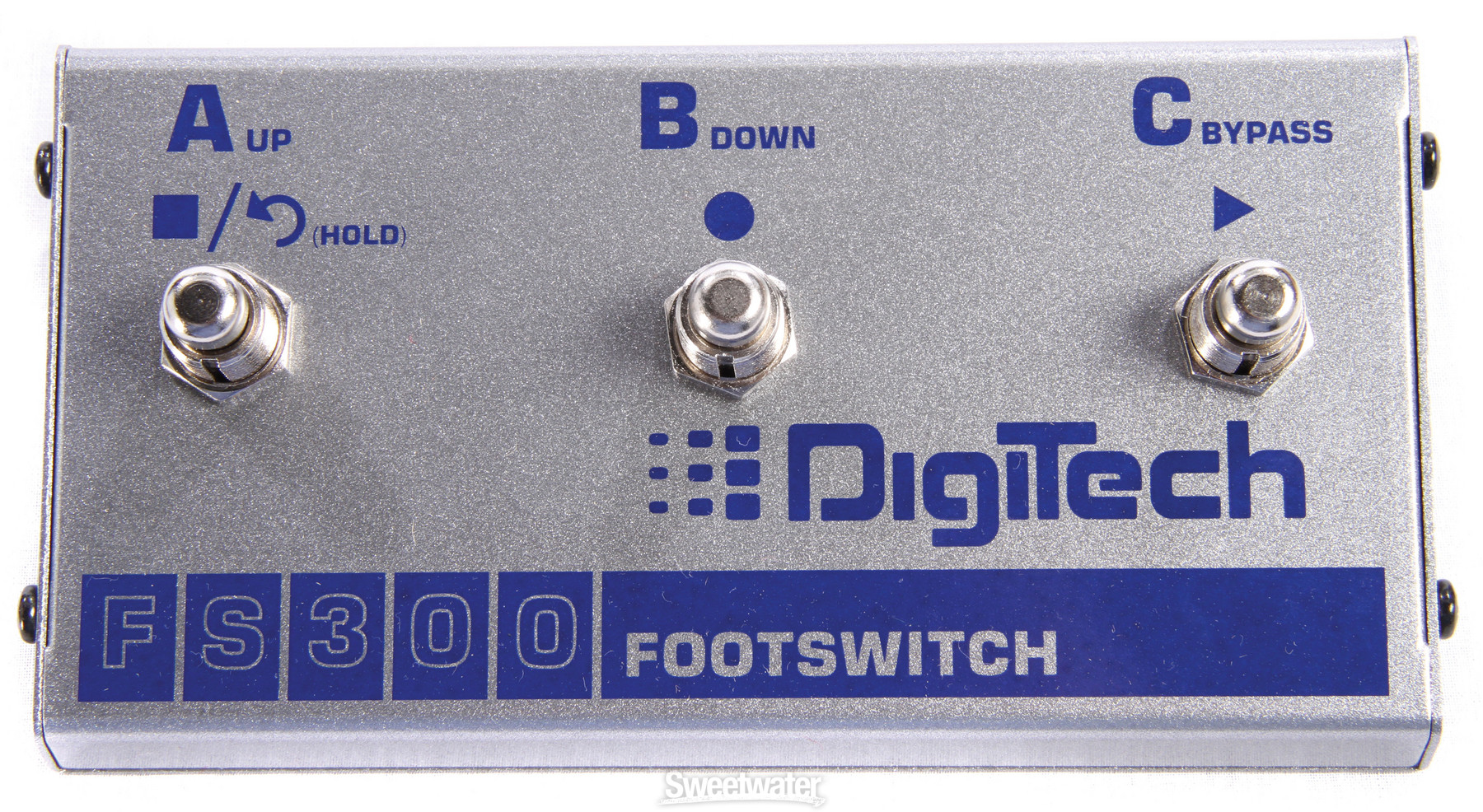

Basado en el esquema del DIGITECH FS300, haremos un pedal auxiliar para el Time factor, puedes usarlo también para toda la linea de Eventide (Modfactor, Pitchfactor, Space)




La info en ingles esta documentada [Tienes que estar registrado y conectado para ver este vínculo]

Este es el diagrama en [Tienes que estar registrado y conectado para ver este vínculo]

Los materiales que usaremos:
- 3 Switchs Normalmente Abiertos "Color Rojo"
Ojo: Consigue de USO MOMENTANEO
- 1 JackStereo tipo hembra, Mono no nos sirve porque solo obtendriamos 2 switchs para controlar
- 2 Diodos "1N4148"
- Cable para interconexión calibre 22, del color que gustes
- Caja de plastico

Empezemos a armar el pedal de acuerdo al [Tienes que estar registrado y conectado para ver este vínculo]

Tripas

Este es el pedal terminado, solo agregen el toque personal y profesional





Utilizen un cable tipo Stereo ala medida para poder conectar su pedal al Time factor



Aqui les dejo un video con el pedal en accion
[Tienes que estar registrado y conectado para ver este vínculo]
